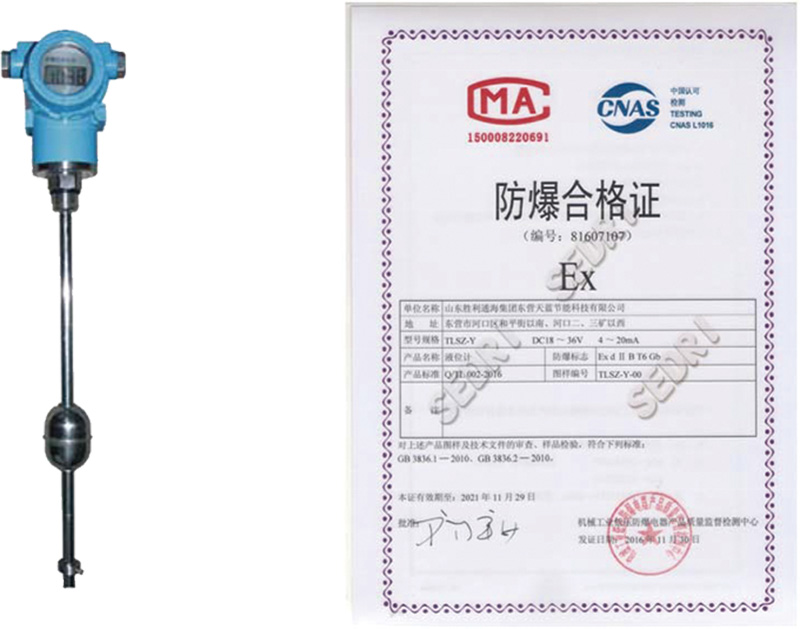

磁致伸縮液位計
一、產品概述：
磁致伸縮液位計傳感器內置一個16位D/A轉換器，實時精確地將浮球的絕對位置轉換為標準的4~20mA電流信號，輸出信號和有效量程成線性關系?？筛鶕?jù)現場使用需要設定零點、滿度以及正反向，操作簡單。輸出的標準模擬信號可直接連接到PLC控制模塊（如西門子SM331模塊）或其它儀表。
二、技術指標：
- 精度等級：0.5級；
- 測量范圍：硬桿50mm~7650mm、軟纜3000mm~20000mm；
- 浮球密度：≥0.66g/cm³；
- 浮球耐壓：1.6~3.4MPa；
- 防爆等級：Ex d ⅡC T6 Gb；
- 外殼防護：IP66 ；
- 工作溫度： 電子倉：-40℃~80℃ ；
- 測桿：-40℃~110℃普通型；
- 測桿：-40℃~250℃高溫型；
- 工作環境濕度：≤90% RH；
- 供電電源：24VDC；
- 信號輸出： 4~20mA/ HART/RS485；
- 過程接口：螺紋法蘭安裝M18X1.5、M20*1.5或M27*2螺紋，可定制；
- 電氣接口：M20*1.5 ；
三、儀表特性：
1、可靠性強：無機械可動部分，無摩擦，無磨損。一體化封裝，和測量介質非接觸，工作可靠，壽命長。
2、精度高：液位計用波導脈沖工作原理，高速CPU計時，測量精度高，可達0.1mm。
3、安全性好：液位計采用防爆設計，使用安全，特別適合對化工原料和易燃液體的測量。
4、安裝方便：法蘭式設計，易于安裝和維護。
5、通信方便：傳感器可輸出標準485信號；亦可輸出4~20mA，支持HART協議，調試方便。
四、適用場合：
磁致伸縮液位計可用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，亦可用于大壩水位，水庫水位監測與污水處理等。
五、選型表：
|
參數 |
代碼 |
代碼說明 |
|
規格型號 |
TLCZ |
磁致伸縮液位計 |
|
分隔符 |
- |
|
|
儀表類型 |
P |
普通型 |
|
G |
隔爆型 |
|
|
工作電壓 |
1 |
24VDC(±10%） |
|
輸出方式 |
A |
電流輸出 |
|
B |
4-20mA |
|
|
磁環數量 |
1 |
單磁環 |
|
2 |
雙磁環 |
|
|
功能 |
0 |
正向（零點靠電子倉端） |
|
1 |
反向（零點靠測桿末端） |
|
|
結構特征 |
G |
剛性測桿結構 |
|
H |
外置一體式結構（不適用于隔爆型） |
|
|
測量量程 |
m |
G結構量程范圍：50-7600mm |
|
H結構量程范圍：50-4000mm |
||
|
也可根據客戶特殊要求定做 |
||
|
連接方式 |
1 |
公制螺紋 M20*1.5 |
|
2 |
英制螺紋 3/4-16UNF |
|
|
出線方式 |
0 |
頂端出線 |
|
1 |
側面出線 |
|
|
磁環類型 |
O |
閉口磁環 |
|
K |
開口磁環 |
|
|
T |
磁性滑塊 |
